FOTOGRAMMETRIA IN ARCHITETTURA INGEGNERIA AMBIENTE

Fotogrammetria

La fotogrammetria, dunque, permette di identificare la posizione spaziale di tutti i punti d'interesse dell'oggetto considerato. Questa tecnica, per quanto originariamente nata per essere utilizzata nel rilievo architettonico, è attualmente utilizzata in massima parte per il rilevamento topografico del territorio, sviluppandosi principalmente nella forma della fotogrammetria aerea.

Attualmente la fotogrammetria rappresenta una delle tecniche di acquisizione dei dati del territorio tra le più affidabili, economiche e precise. Essa è molto utile nell'analisi dei cambiamenti del territorio.

La tecnica della fotogrammetria è stata utilizzata in vari ambiti:: dall'architettura all'ingegneria, dalla geologia all'archeologia, dall'utilizzo per operazioni di polizia alla cinematografia e anche per individuare petrolio nel sottosuolo.

2- Fotogrammetria Architettonica.

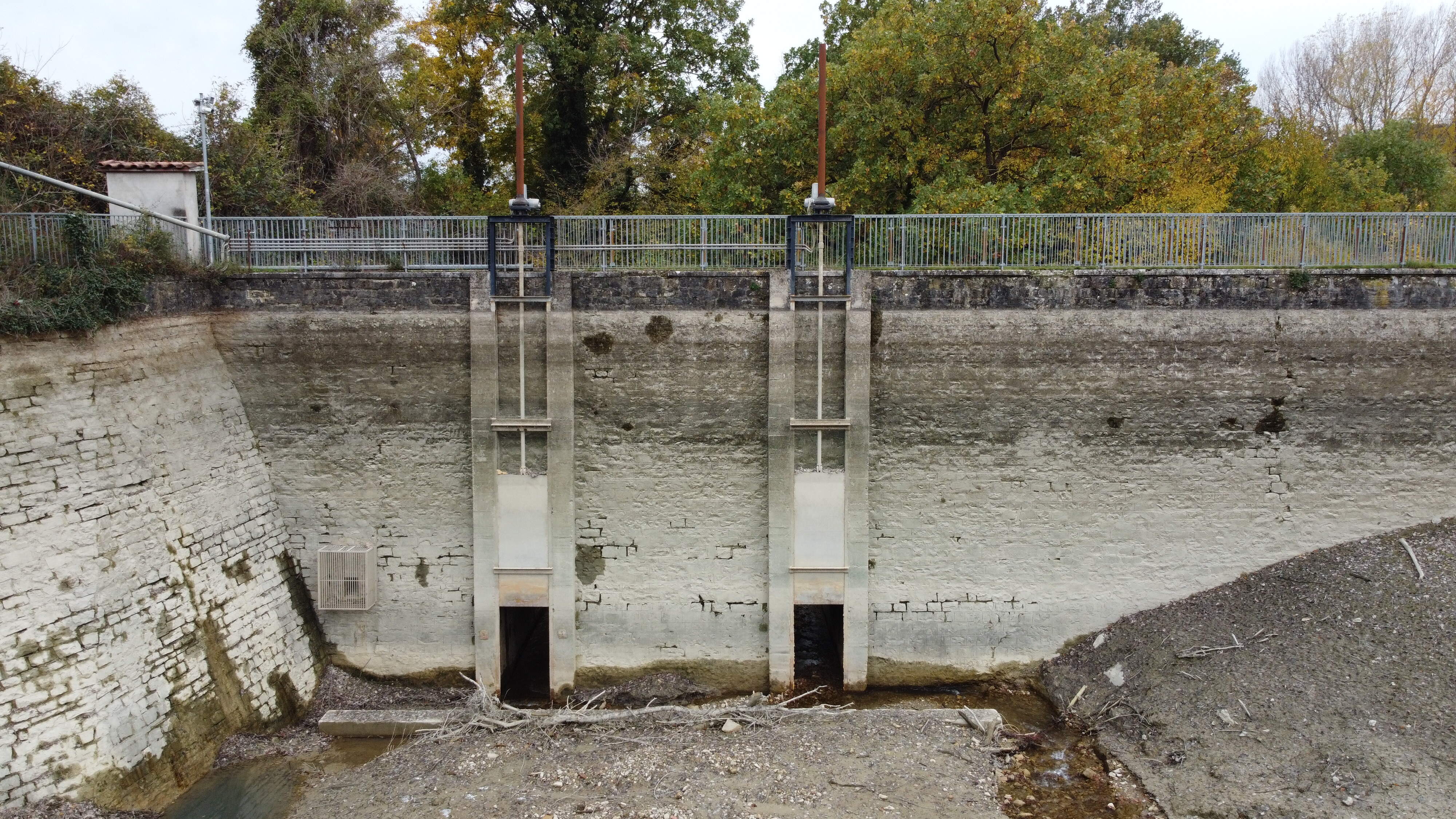

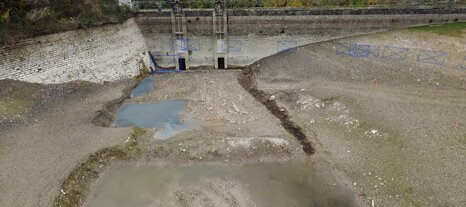

3-Fotogrammetria Terrestre. Campi d'impiego: rilievi geo-stratigrafici strutturali di pareti a picco; mappature di alta precisione per lo studio dell'imposta delle dighe, degli sbarramenti, dei ponti, ma anche il controllo della variazione della freccia d'incurvamento dei grandi ponti sospesi, nonché la posizione delle funi in occasione dei collaudi, nelle successive posizioni del treno di veicoli sovraccaricati. Altro impiego, più recente e sofisticato, che si avvicina alla fotogrammetria industriale, è quello dei controlli dimensionali di tipo ingegneristico strutturale su grandi fabbricati (prima, durante e dopo il raddrizzamento di antiche torri o chiese lesionati a seguito di cedimenti differenziali, ovvero accertamento della vera forma e dimensioni di monumenti problematici in assetto inconsueto). Nel primo caso, Cattedrale di York (Newton, anni '60); nel secondo, Torre Pendente di Pisa

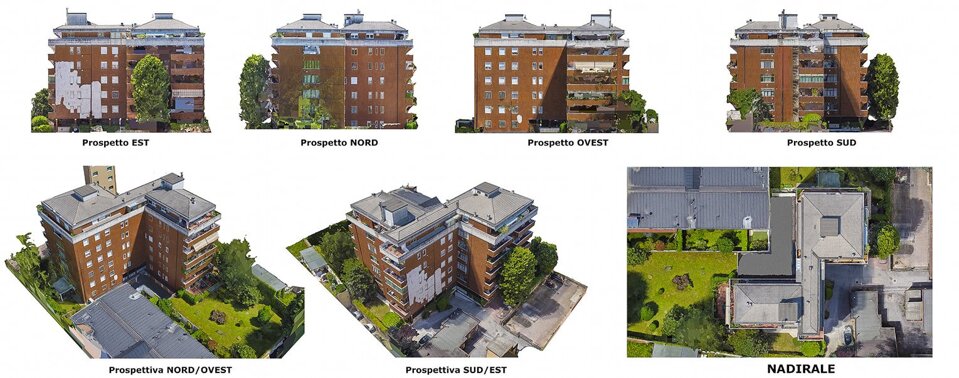

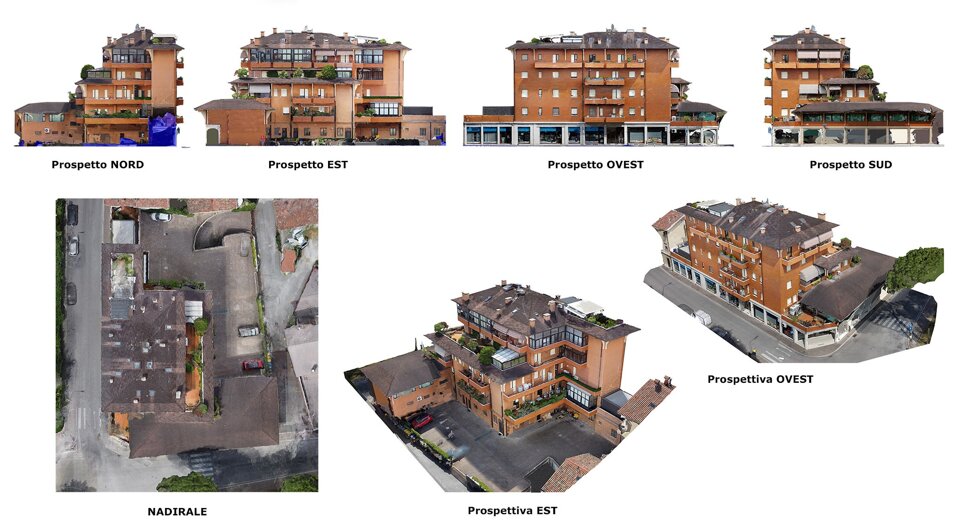

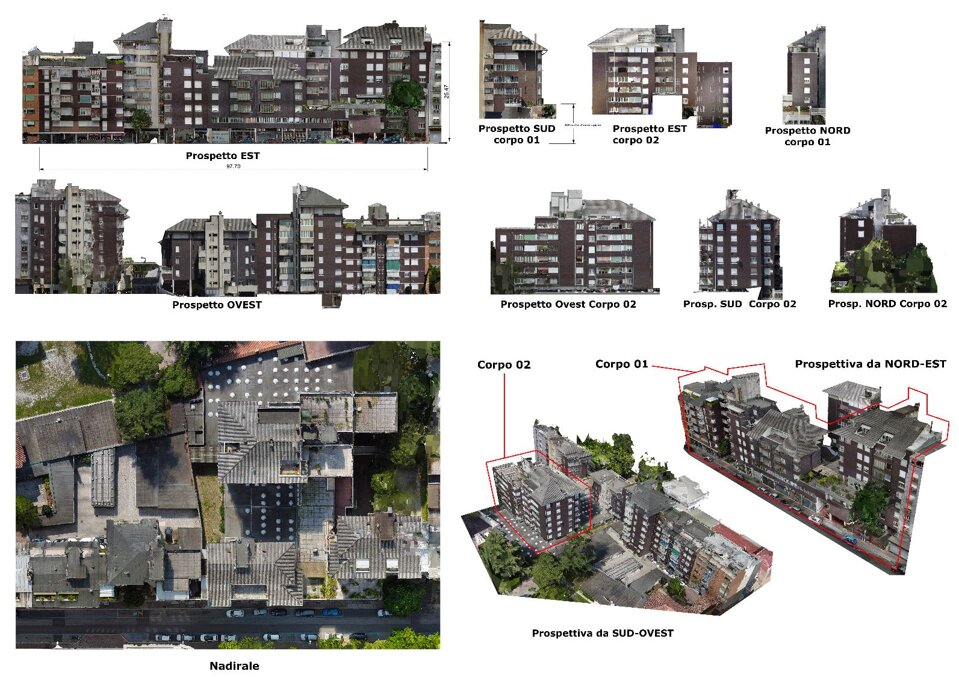

· Fotogrammetria architettonica, caratterizzata da una distanza tra il sensore e l'oggetto da osservare al massimo di qualche decina di metri. Questa tecnica viene utilizzata principalmente per il rilievo architettonico (rilievo che, comunque, è possibile integrare anche con il Laser Scanner) e per la taratura e la calibrazione degli strumenti per le riprese da drone o da satellite, soprattutto per correggere l'effetto di distorsione dell'atmosfera.

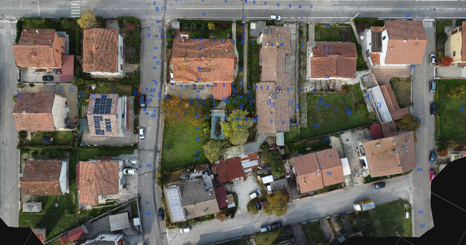

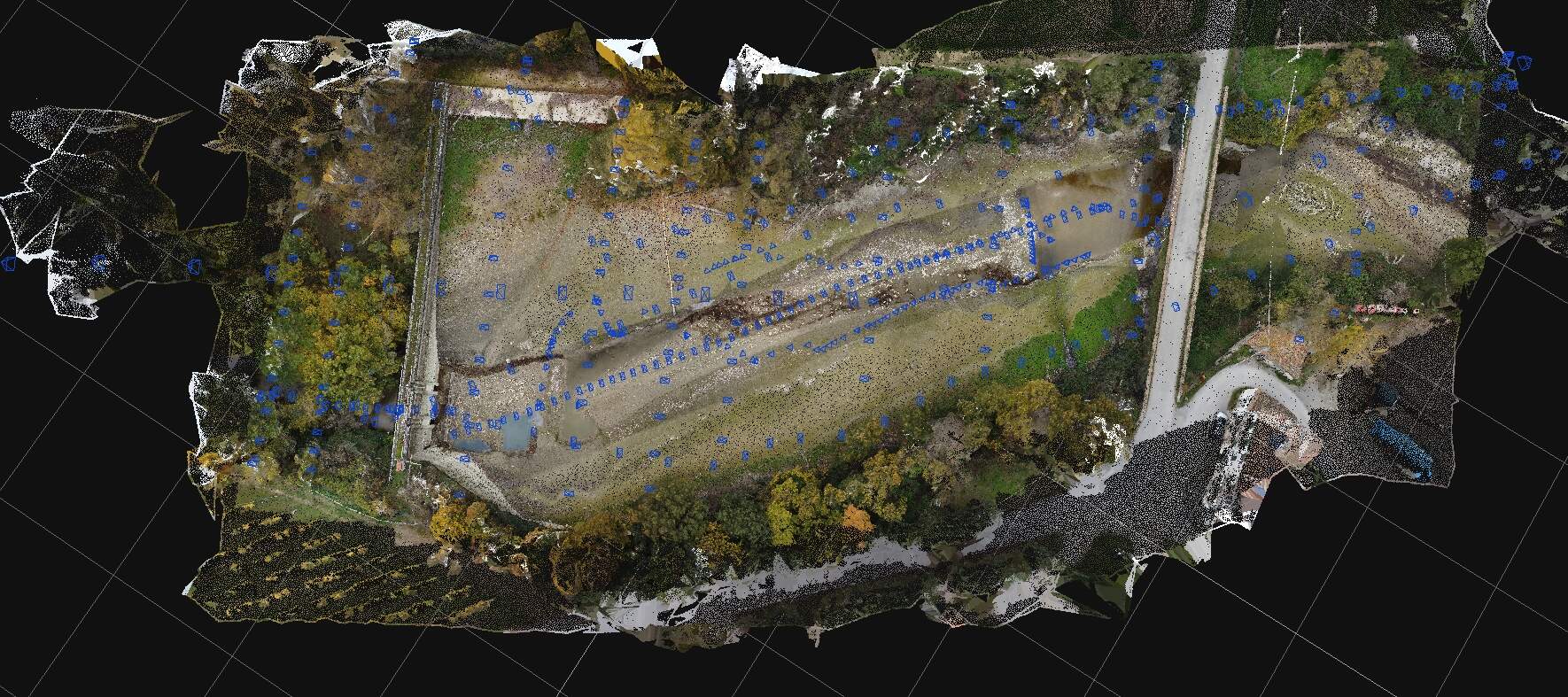

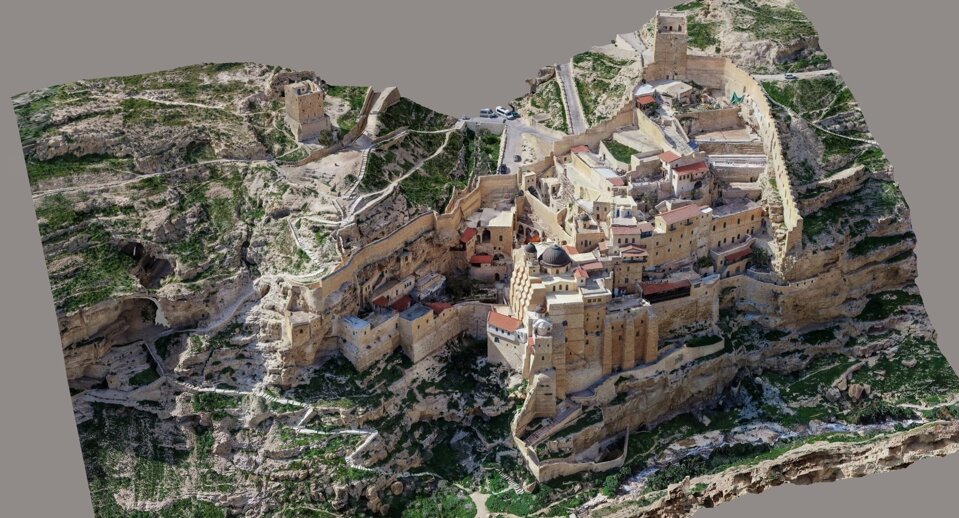

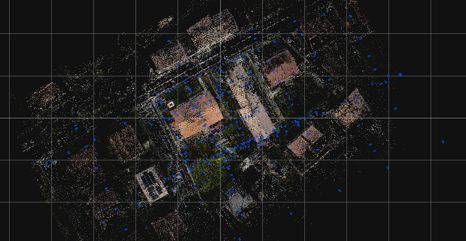

· Fotogrammetria aerea, che viene realizzata montando delle apparecchiature fotografiche su droni che volano al di sopra del territorio da osservare. A seconda dell'estensione dell'area da rilevare e della scala di rappresentazione richiesta si passa da altezze di 300 metri ad un massimo di 20.000 metri.

· Fotogrammetria satellitare, realizzata da Space Shuttle, satelliti meteorologici o per lo studio delle risorse terrestri. Questa tecnica è utilizzata principalmente per aree estese da rilevare.

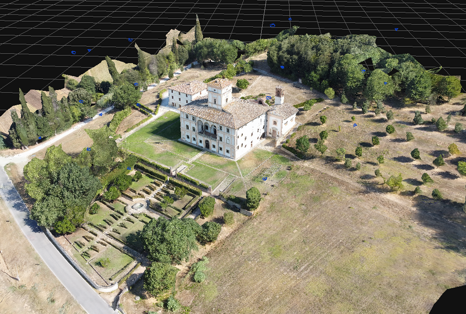

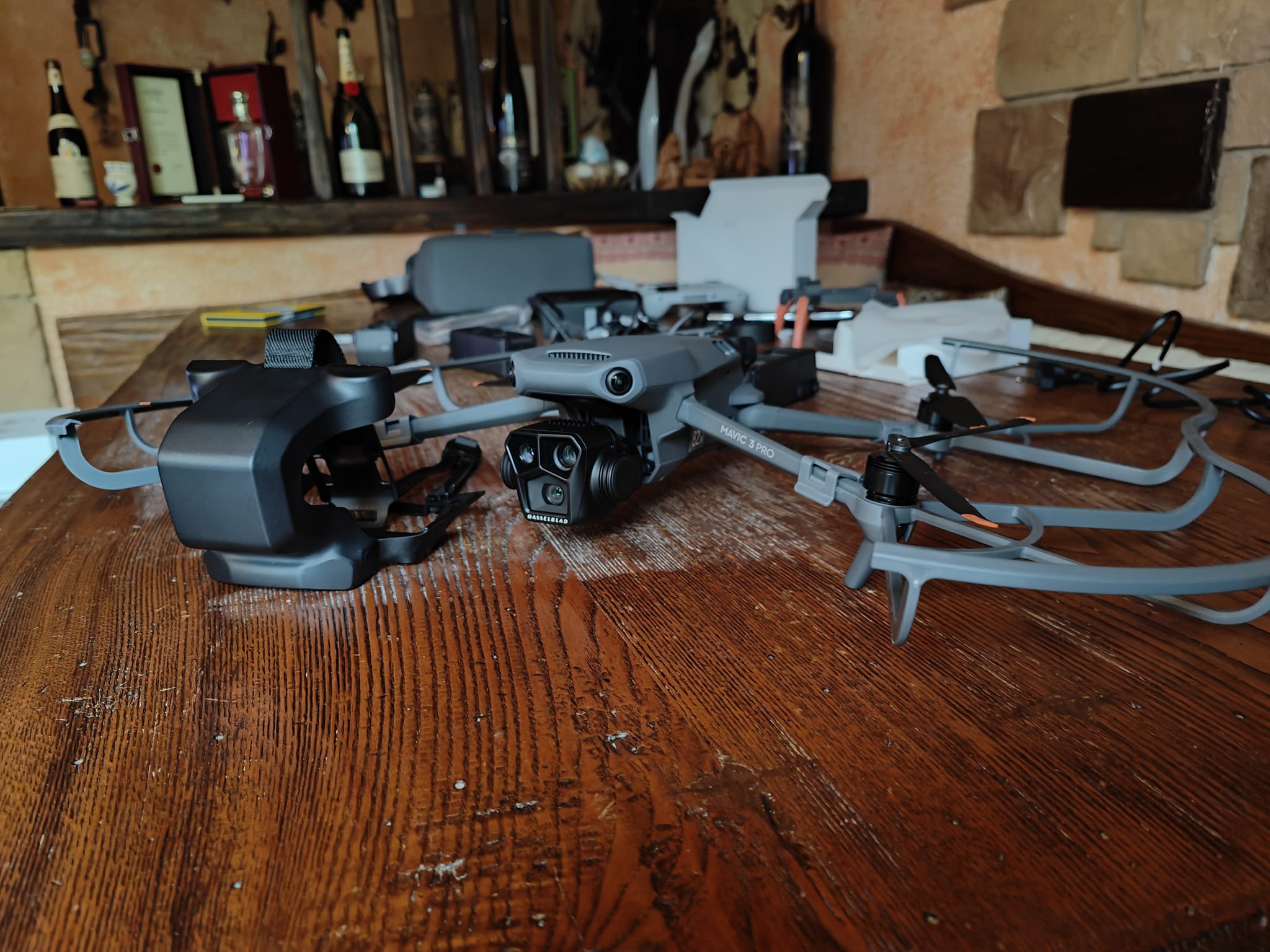

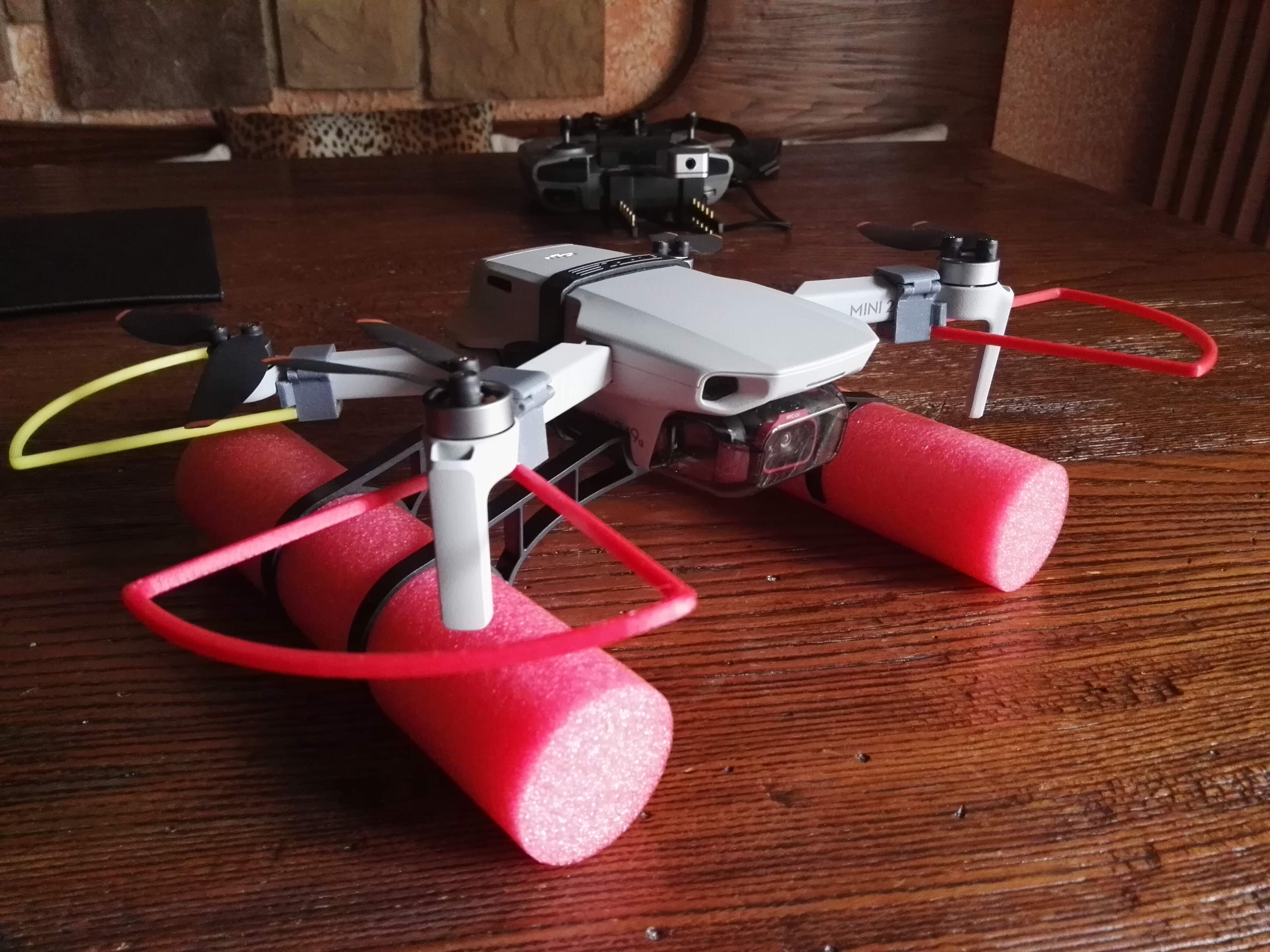

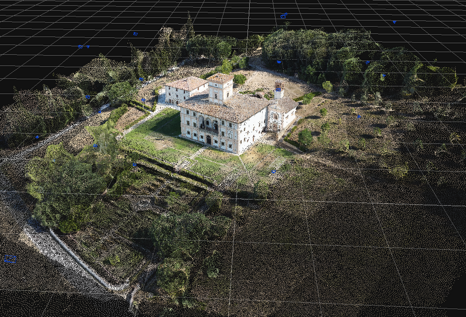

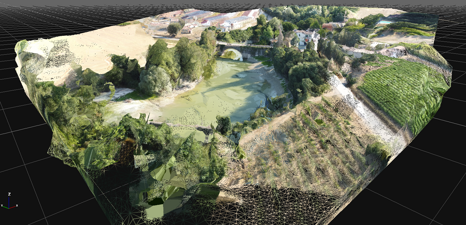

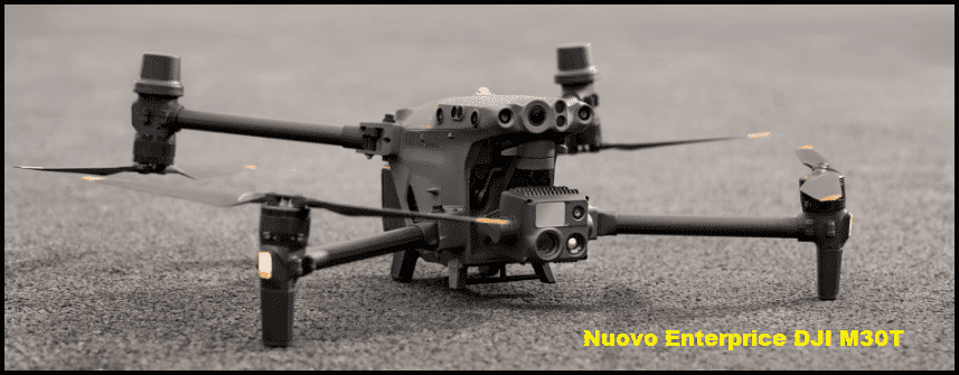

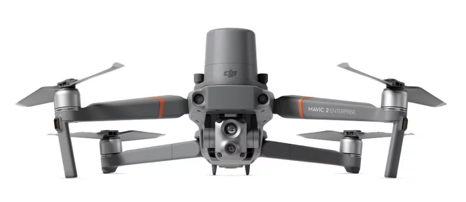

· Fotogrammetria da UAV (anche detto Aeromobile a pilotaggio remoto o UAV). Questa tecnica è utilizzata principalmente per riprese aree non particolarmente estese e può affiancare la fotogrammetria architettonica per il rilievo di edifici ed infrastrutture.
